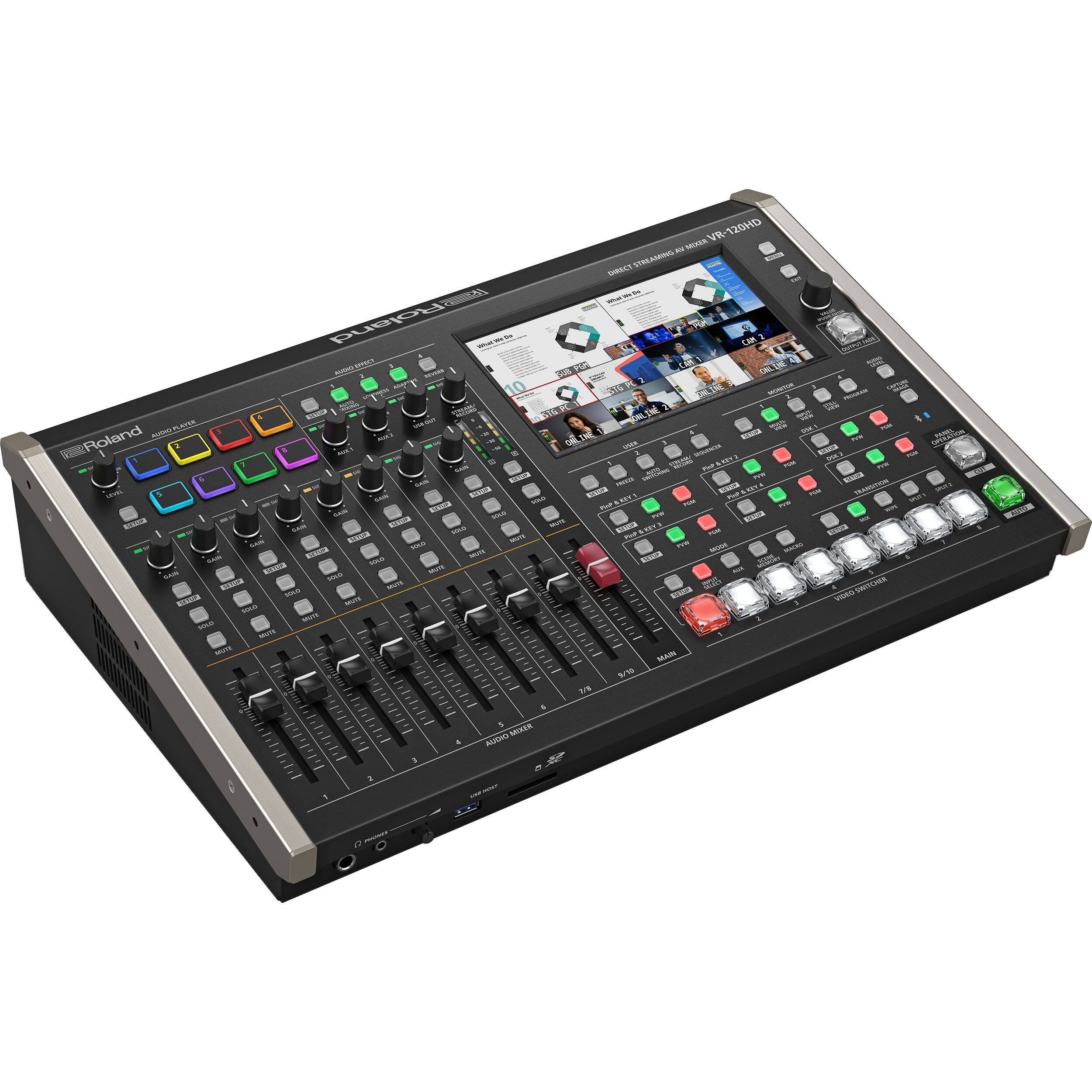

Roland VR-120HD – Mezcladora AV Multi-Formato

VIDEO Procesamiento de video4:2:2 (Y/Pb/Pr), 8 bitsNúmero de canales de video12 canalesFormatos de entrada de vídeoENTRADA HDMI 1–6 480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1 576/50i, 576 /50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2 1080/23,98p, 1080/24p VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA ( 1024 x 768/60 Hz) WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz) FWXGA (1366 x 768/60 Hz), SXGA (1400 x 1050/60 Hz) UXGA (1600 x 1200 /60 Hz), WUXGA (1920 x 1200/60 Hz) * La frecuencia de actualización es el valor máximo de cada resolución. * Cumple con CEA-861-E,VESA DMT Versión 1.0 Revisión 11. * 1920 x 1200/60 Hz: Supresión reducida * La señal de video entrelazada de entrada se convierte en señal de video progresiva mediante procesamiento interno. *1 Velocidad de fotogramas = 59,94 Hz, 60 Hz *2 Velocidad de fotogramas = 50 Hz SDI IN 1–6 720/59,94p *1, *3 720/50p *1, *4 1080/59,94i, 1080/59,94p, 1080/60p, 1080/29,97p, 1080/30p *2, *3 1080/50i, 1080/50p, 1080/25p *2, *4 1080/23,98p, 1080/24p *2 * La señal de vídeo entrelazada de entrada es convertido a señal de video progresiva por procesamiento interno. *1 Formato de salida = 720p *2 Formato de salida = 1080i o 1080p *3 Velocidad de fotogramas = 59,94 Hz, 60 Hz *4 Velocidad de fotogramas = 50 HzFormatos de salida de vídeoSALIDA HDMI 1–3, SALIDA SDI 1–3: 720/59,94p *1, *4, 720/60p *1, *5, 720/50p *1, *8, 1080/59,94i *2, * 4, 1080/60i *2, *5, 1080/50i *2, *8, 1080/59,94p *3, *4, 1080/60p *3, *5, 1080/29,97p *3, *6, 1080 /30p *3, *7, 1080/50p *3, *8, 1080/25p *3, *9, 1080/23,98p *3, *10, 1080/24p *3, *11 *1 Formato de salida = 720p *2 Formato de salida = 1080i *3 Formato de salida = 1080p *4 Frecuencia de fotogramas = 59,94 Hz *5 Frecuencia de fotogramas = 60 Hz *6 Frecuencia de fotogramas = 29,97 Hz *7 Frecuencia de fotogramas = 30 Hz *8 Frecuencia de fotogramas = 50 Hz *9 Frecuencia de fotogramas Velocidad = 25 Hz *10 Velocidad de fotogramas = 23,98 Hz *11 Velocidad de fotogramas = 24 Hz FLUJO USB: 1080/59,94p, 720/59,94p, 640 x 480/59,94p *1, 1080/60p, 720/60p, 640 x 480/60p *2, 1080/29,97p, 720/29,97p, 640 x 480/29,97 p *3, 1080/30p, 720/30p, 640 x 480/30p *4, 1080/50p, 720/50p, 640 x 480/50p *5, 1080/25p, 720/25p､640 x 480/25p * 6, 1080/23,98p, 720/23,98p､640 x 480/23,98p *7, 1080/24p, 720/24p､640 x 480/24p *8 *Compatible con formato sin comprimir (YUY2) y formato comprimido (Motion JPEG) . *1 Velocidad de fotogramas (salida USB) = 59,94 Hz *2 Velocidad de fotogramas (salida USB) = 60 Hz *3 Velocidad de fotogramas (salida USB) = 29,97 Hz *4 Velocidad de fotogramas (salida USB) = 30 Hz *5 Velocidad de fotogramas (salida USB) Out) = 50 Hz *6 Frecuencia de fotogramas (USB Out) = 25 Hz *7 Frecuencia de fotogramas (USB Out) = 23,98 Hz *8 Frecuencia de fotogramas (USB Out) = 24 HzFormatos de transmisión y grabación720/59,94p *1, *3, 720/60p *1, *4, 720/29,97p *1, *5, 720/30p *1, *6, 720/50p *1, *7, 720/25p *1, *8, 1080/59,94p *2, *3, 1080/60p *2, *4, 1080/29,97p *2, *5, 1080/30p *2, *6, 1080/50p *2, *7, 1080/25p *2, *8, 1080/23,98p *2, *9, 1080/24p *2, *10 * 1 Formato de salida = 720p *2 Formato de salida = 1080p *3 Velocidad de fotogramas (transmisión/grabación ) = 59,94 Hz *4 Velocidad de fotogramas (transmisión/grabación) = 60 Hz *5 Velocidad de fotogramas (transmisión/grabación) = 29,97 Hz *6 Velocidad de fotogramas (transmisión/grabación) = 30 Hz *7 Velocidad de fotogramas (transmisión/grabación) = 50 Hz *8 Velocidad de fotogramas (transmisión/grabación) = 25 Hz *9 Velocidad de fotogramas (transmisión/grabación) = 23,98 Hz *10 Velocidad de fotogramas (transmisión/grabación) = 24 Hz Formato de archivo: MP4 Códec: H.264, tasa de bits de destino de hasta 20 000 kbps AAC-LC, 16 bits, 48 ​​kHz, estéreo, tasa de bits de destino de hasta 384 kbps Formato de archivo: WAV Códec: PCM lineal, 16 bits, 48 ​​kHz, estéreo * Si la transmisión y formato de grabación o el archivo reproducido por el reproductor de video excede 1080/30p, las funciones de transmisión y grabación y reproductor de video no se pueden usar simultáneamente. * Si la configuración de tasa de bits para transmisión y grabación y la tasa de bits del archivo reproducido en el reproductor de video supera los 20 000 kbps, la transmisión y grabación y el reproductor de video no se pueden usar simultáneamente.Reproductor de videoFormato de archivo: MP4 Códec: H.264, velocidad de bits promedio de 20 000 kbps o menos, máximo 1080/60p AAC-LC, 16 bits, 48 ​​kHz, estéreo * Si el formato de transmisión y grabación o el archivo que reproduce el reproductor de video excede 1080/30p, las funciones de transmisión y grabación y reproducción de video no se pueden usar simultáneamente. * Si la configuración de tasa de bits para transmisión y grabación y la tasa de bits del archivo reproducido en el reproductor de video supera los 20 000 kbps, la transmisión y grabación y el reproductor de video no se pueden usar simultáneamente.Imagen fija:Archivo de mapa de bits (.bmp) Máximo 1920 x 1080 píxeles, color de 24 bits, sin comprimir. Archivo PNG (.png) Máximo 1920 x 1080 píxeles, color de 24 bits Archivo JPEG (.jpg, .jpeg) Máximo 1920 x 1080 píxeles, color de 24 bits * Se pueden almacenar hasta 16 archivos en la memoria interna. * Se puede exportar en la tarjeta SD y en la unidad flash USB. * Canal alfa PNG compatible.Efectos de vídeoTransición: Cut, Mix (Dissolve/Fam/Nam), WIPE (8 tipos), SPLIT (2 tipos) Composición: PinP x 4 (Cuadrado, Círculo, Diamante), Keyer x 4 (Luminance Key, Chroma Key), DSK x 2 (Clave de luminancia, Clave de croma, Clave alfa, Clave externa) Otros: Vista múltiple (3 tipos), Voltear horizontalmente, Voltear verticalmente, Captura de imágenes fijas, Reproducción de imágenes fijas, Desvanecimiento de salida (audio, video: blanco o negro), Salida de patrón de prueba, retardo de transmisiónAUDIOProcesamiento de audioFrecuencia de muestreo: 24 bits, 48 ​​kHzNúmero de canales de audio42 canalesFormatos de audioUSB STREAM (entrada/salida): PCM lineal, 24 bits, 48 ​​kHz, 2 canales Bluetooth (entrada): PCM lineal, 24 bits, 48 ​​kHz, 2 canales HDMI IN: PCM lineal, 24 bits, 48 ​​kHz, 2 canales HDMI SALIDA: PCM lineal, 24 bits, 48 ​​kHz, 8 canales SDI IN: PCM lineal, 24 bits, 48 ​​kHz, 2 canales (Cumple con SMPTE 299M) SALIDA SDI: PCM lineal, 24 bits, 48 ​​kHz, 8 canales (Cumple con SMPTE 299M)Reproductor de músicaFormato de archivo: WAV (PCM lineal, 16 bits, 48 ​​kHz/44,1 kHz, estéreo) * Se pueden almacenar hasta 16 pistas en la memoria interna.Efectos de audioEfectos de canal: filtro de paso alto, cancelador de eco, antirretroalimentación, puerta de ruido, de-esser, compresor, ecualizador de 4 bandas, cambiador de voz, retardo, mezcla automática Efectos maestros: reverberación, ecualizador de 4 bandas, compresor/limitador, sonoridad Control automático de ganancia, reducción de ruido adaptable, corte de baja frecuencia, GEQ de 15 bandas, retardo Otros: atenuación de salida, salida de tono de pruebaSECCIÓN COMÚNMedios de grabaciónTarjeta SDHC/SDXC (disponible en el comercio) Memoria USB (disponible en el comercio) * Se requiere una tarjeta SDXC para la grabación de video.Otras funcionesMemoria de escena (32 tipos) Control macro (100 tipos) Control del secuenciador (1000 pasos) Función de bloqueo del panel de control del secuenciador Emulador EDID Conmutación automática Detección automática de entrada Tally inteligente Control remoto de cámara (hasta 12 unidades) Control de grabación externo Idioma del menú (inglés, japonés) , chino simplificado) CONECTORES Conectores de entrada de vídeoHDMI IN 1–6: HDMI tipo A x 6 * Compatible con HDCP * Multiformato compatible SDI IN 1–6: BNC tipo x 6 * Cumple con SMPTE 424M (SMPTE 425M-AB), 292MConectores de salida de vídeoSALIDA HDMI 1–3: HDMI tipo A x 3 * Soporta HDCP SDI OUT 1–3: Tipo BNC x 3 * Cumple con SMPTE 424M (SMPTE 425M-AB), 292M FLUJO USB: USB Tipo-C (R)Conectores de entrada de audioAnalógico: AUDIO IN 1–6: tipo combinado (XLR, teléfono TRS de 1/4 de pulgada), alimentación fantasma de 48 V CC (máximo descargado), 14 mA (carga máxima) AUDIO IN 7/L, 8/R: RCA tipo fono AUDIO IN 9/L, 10/R: RCA tipo fono Digital: USB STREAM: USB Type-C (R) Bluetooth HDMI IN 1–6: HDMI tipo A x 6 SDI IN 1–6: BNC tipo x 6Conectores de salida de audioAnalógico: SALIDA DE AUDIO 1: tipo XLR SALIDA DE AUDIO 2: tipo XLR SALIDA DE AUDIO 3: tipo fonográfico RCA TELÉFONOS: Tipo de teléfono estéreo de 1/4 de pulgada, tipo de teléfono estéreo en miniatura Digital: FLUJO USB: USB Tipo-C (R) SALIDA HDMI 1–3: HDMI tipo A x 3 SDI OUT 1–3: BNC tipo x 3Otros conectoresUSB HOST: USB tipo A (para unidad flash USB, para control remoto desde teclado numérico USB) USB STREAM: USB Type-C (R) (para control remoto desde PC y iPad) Bluetooth: para control remoto desde iPad CTL/EXP 1 , tipo de teléfono TRS de 2:1/4 pulgadas (para control remoto desde el interruptor de pie y el pedal de expresión) TALLY/GPIO: tipo DB-25 (hembra)(Tally/GPO: 16, GPI: 8) RS-232: DB- Tipo 9 (macho) (para control remoto) TRANSMISIÓN DIRECTA: RJ45, 1000BASE-T (para transmisión en vivo y control remoto) Referencia IN/THRU: tipo BNC * Black Burst (sincronización con fotogramas), dos niveles, tres nivelesCARACTERÍSTICAS DE ENTRADA/SALIDA DE AUDIONivel de entradaAUDIO IN 1–6: -64– 4 dBu (Máximo: 24 dBu) AUDIO IN 7/L, 8/R: -10 dBu (Máximo: 10 dBu) AUDIO IN 9/L, 10/R : -10 dBu (Máximo: 10 dBu)Impedancia de entradaAUDIO IN 1–6: 30 k ohmios AUDIO IN 7/L, 8/R: 7 k ohms AUDIO IN 9/L, 10/R: 7 k ohmsNivel de salidaSALIDA DE AUDIO 1 (XLR): 4 dBu (Máximo: 24 dBu) SALIDA DE AUDIO 2 (XLR): 4 dBu (Máximo: 24 dBu) SALIDA DE AUDIO 3 (RCA): -10 dBu (Máximo: 10 dBu ) TELÉFONOS: 92 mW 92 mW (32 ohmios)Impedancia de salidaSALIDA DE AUDIO 1 (XLR): 600 ohmios SALIDA DE AUDIO 2 (XLR): 600 ohmios SALIDA DE AUDIO 3 (RCA): 1 k ohmios TELÉFONOS: 56 ohmiosNivel de ruido residual (IHF-A, típ.)-92 dBu (Todos los faders: Min) -89 dBu (Fader [MAIN]: Unidad, Faders de entrada: Unidad solo un conector AUDIO IN 1, Ganancia analógica: Min) -62 dBu (Fader [MAIN]: Unidad, Faders de entrada: Unidad solo un conector AUDIO IN 1, ganancia analógica: máx.) * Terminación de entrada de 150 ohmios * Conector de salida: AUDIO OUT 1–2 (XLR) -101 dBu (Todos los faders: Mín.) -100 dBu ([MAIN] Fader: Unity , Faders de entrada: Unity solo un conector AUDIO IN 1, Ganancia analógica: Mín) -75 dBu ([MAIN] Fader: Unity, Faders de entrada: Unity solo un conector AUDIO IN 1, Ganancia analógica: Max) * Terminal de entrada de 150 ohmios * Conector de salida: SALIDA DE AUDIO 3 (RCA)OTROSBluetoothSoporte de perfil Ver 5.0 : A2DP (Audio), GATT (MIDI sobre Bluetooth Low Energy) Códec: SBC (Soporte para la protección de contenido del método SCMS-T)MostrarTipo gráfico, 7″, Wide VGA (800 x 480 puntos), LCD retroiluminado (pantalla a color/táctil)Fuente de alimentaciónAdaptador de CAConsumo de corriente3,0 AEl consumo de energía69Wtemperatura de operacion 0 a 40 grados Celsius 32 a 104 grados FahrenheitDimensiones437 (ancho) x 304 (profundidad) x 109 (alto) mm 17-1/4 (ancho) x 12 (profundidad) x 4-5/16 (alto) pulgadas 482 (ancho) x 304 (profundidad) x 109 ( H) mm 19 (W) x 10 (D) x 4-1/16 (H) pulgadas * Cuando se instalan ángulos de montaje en rack.Peso (sin incluir el adaptador de CA)5,3 kg 11 libras 11 onzasAccesoriosGuía de inicio Folleto “USO SEGURO DE LA UNIDAD” Adaptador de CA Cable de alimentación Ángulo de montaje en rack x 2 Tornillo de montaje en ángulo de montaje en rack x 6Opciones (se venden por separado)Interruptor de pie: BOSS FS-5U, FS-6, FS-7 Pedal de expresión: EV-5, EV-30, BOSS FV-500L, FV-500H
